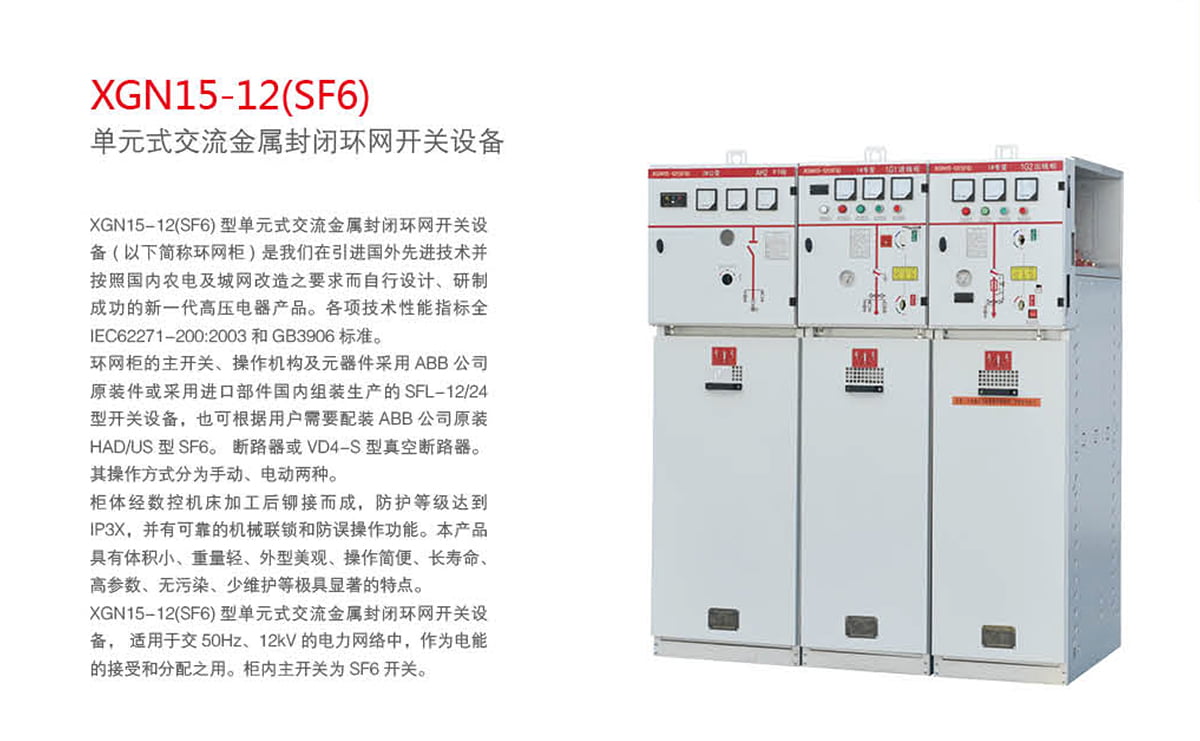

單元式交流金屬封閉環網開關設備
單元式交流金屬封閉環網開關設備資料下載
- 產品品牌：正鴻電氣
- 產品型號：XGN15-12(SF6)
- 訂購熱線：0577-61583078
- 手機咨詢：13567769277
- 在線服務：
一、產品概述
HXGN15-12(SF6)型單元式交流金屬封閉環網開關設備(以下簡稱環網柜)是我們?cè)谝M(jìn)國外先進技術并按照國內農電及城網改造之要求而自行設計、研制成功的新一代高壓電器產品。 各項技術性能指標全I(xiàn)EC62271-200:2003和GB3906標準。
環網柜的主開關、操作機構及元器件采用ABB公司原裝件或采用進口部件國內組裝生產的SFL-12/24型開關設備，也可根據用戶需要配裝ABB公司原裝HAD/US型SF6。斷路器或VD4-S型真空斷路器。其操作方式分為手動、電動兩種。
柜體經數控機床加工后鉚接而成，防護等級達到IP3X，并有可靠的機械聯鎖和防誤操作功能。本產品具有體積小、重量輕、外型美觀、操作簡便、長壽命、高參數、無污染、少維護等極具顯著的特點。
HXGN15-12(SF6)型單元式交流金屬封閉環網開關設備，適用于交50Hz、12kV 的電力網絡中，作為電能的接受和分配之用。柜內主開關為SF6開關。
環網柜的主開關、操作機構及元器件采用ABB公司原裝件或采用進口部件國內組裝生產的SFL-12/24型開關設備，也可根據用戶需要配裝ABB公司原裝HAD/US型SF6。斷路器或VD4-S型真空斷路器。其操作方式分為手動、電動兩種。
柜體經數控機床加工后鉚接而成，防護等級達到IP3X，并有可靠的機械聯鎖和防誤操作功能。本產品具有體積小、重量輕、外型美觀、操作簡便、長壽命、高參數、無污染、少維護等極具顯著的特點。
HXGN15-12(SF6)型單元式交流金屬封閉環網開關設備，適用于交50Hz、12kV 的電力網絡中，作為電能的接受和分配之用。柜內主開關為SF6開關。

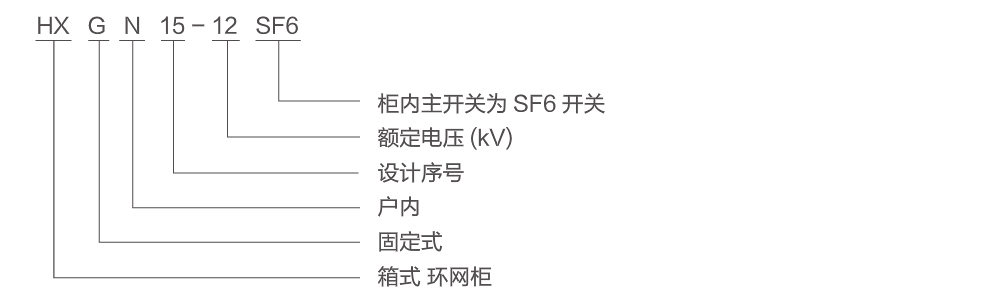

二、型號及含義
三、正常使用條件
●環境溫度: 上限+40℃,下限-25℃;
●海拔高度:海拔高度不超過2000m;
●相對溫度:日平均值不大于95%;月平均值不大于90%;
●周?chē)h(huán)境:周?chē)諝獠皇芨g氣體或可燃性氣體、水蒸氣等明顯污染;
●無經常性的劇烈震動。
●海拔高度:海拔高度不超過2000m;
●相對溫度:日平均值不大于95%;月平均值不大于90%;
●周?chē)h(huán)境:周?chē)諝獠皇芨g氣體或可燃性氣體、水蒸氣等明顯污染;
●無經常性的劇烈震動。
四、主要技術參數
項目
單位
參數
額定電壓
kV
12
額定頻率
Hz
50
主母線額定電流／熔斷器最大額定電流
A
630,125
主回路、接地回路額定短時耐受電流
kA/S
20,3
主回路、接地回路額定峰值耐受電流
kA
50
主回路、接地回路額定短路關合電流
kA
50
負荷開關滿容量開斷數
次
100
熔斷器開斷電流
kA
31.5,40
額定閉環開斷電流
A
630
額定轉移電流
A
1600
機械壽命
次
2000
1 min 工頻耐壓 ( 峰值 ) 相對、對地／隔離斷口
kV
42,48
雷電沖擊耐受電壓 ( 峰值 ) 相間、對地／隔離斷口
kV
75,85
二次回路 1min 工頻耐壓
kV
2
防護等級
IP3X

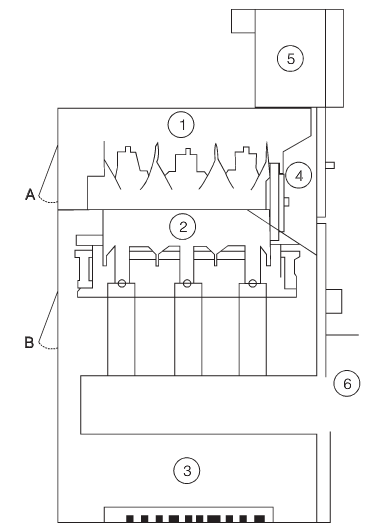

五、結構特點
柜體結構
● 環網柜體采用 2mm 厚敷鋁鋅板 ( 或冷軋板噴塑后 ) 鉚接成型，柜后設有二處壓力釋放孔，其一是針對電
纜室，另一個針對負荷開關 / 母線室。此結構能夠最大限地保障人身安裝和運行設備的可靠。
● 各間隔小室
○ 母線室：
母線室位于柜的頂部并連接相鄰開關柜。
○ 負荷開關是獨立單元，內部充以 SF6 氣體。
○ 電纜室
大約 75％空間是用于電纜連接、熔斷器、接地開關和 CT、PT 安裝。
○ 機構小室與聯鎖
小室包含操作機構和機構聯鎖以及位置指示、輔助接點、脫扣線圈、帶電顯示器和聯鎖。
○ 繼電器箱
繼電器箱在柜的頂部，是可選的。小室用來安裝特殊的裝置諸如儀表、繼電器和馬達單元。
○ 斷路器室
一個斷路器 (SF6 或真空 ) 能置于負荷開關之下方。
● 壓力釋放
○ 上面的壓力釋放
上面是用于釋放母線和負荷開關室內部電弧事故時產生的氣體壓力。
○ 下面的壓力釋放
下面是用于釋放電纜小室內部電弧事故時產生的氣體壓力。
● 環網柜體采用 2mm 厚敷鋁鋅板 ( 或冷軋板噴塑后 ) 鉚接成型，柜后設有二處壓力釋放孔，其一是針對電
纜室，另一個針對負荷開關 / 母線室。此結構能夠最大限地保障人身安裝和運行設備的可靠。
● 各間隔小室
○ 母線室：
母線室位于柜的頂部并連接相鄰開關柜。
○ 負荷開關是獨立單元，內部充以 SF6 氣體。
○ 電纜室
大約 75％空間是用于電纜連接、熔斷器、接地開關和 CT、PT 安裝。
○ 機構小室與聯鎖
小室包含操作機構和機構聯鎖以及位置指示、輔助接點、脫扣線圈、帶電顯示器和聯鎖。
○ 繼電器箱
繼電器箱在柜的頂部，是可選的。小室用來安裝特殊的裝置諸如儀表、繼電器和馬達單元。
○ 斷路器室
一個斷路器 (SF6 或真空 ) 能置于負荷開關之下方。
● 壓力釋放
○ 上面的壓力釋放
上面是用于釋放母線和負荷開關室內部電弧事故時產生的氣體壓力。
○ 下面的壓力釋放
下面是用于釋放電纜小室內部電弧事故時產生的氣體壓力。
六、外形尺寸
項目
單位
參數
斷路器柜寬
mm
750
其他柜寬
mm
375,500
高
mm
1600,1850
深
mm
980,900
繼電器箱高
mm
450
七、基本組件
SFL 技術數據
額定電壓
kV
12
17.5
24
沖擊耐壓
kV
75
95
125
1min 工頻耐壓
kV
28
38
50
額定電流
A
630
630
630
關合容量
kA
50
50
40
熱穩定電流
kA/S
20.3
-
-
開斷容量
A
1700
-
-
最大熔斷器
A
125
-
-
極距
mm
210
210
210
| VD4-S 技術數據 | ||||
| 額定電壓 | kV | 12 | 17.5 | 24 |
| 沖擊耐壓 |
kV |
75 | 95 | 125 |
| 工頻耐壓 |
kV |
28 | 38 | 50 |
| 額定電流 | A | 630 | 630 | 630 |
| 熱穩定電流 |
kA/S |
20.3 | - | - |
| 極距 | mm | 210 | 210 | 210 |
● 本開關有許多優點：
○ 燃弧持續時間短，滅弧室內的絕緣強度恢復迅速。
○ 即使在最苛刻的環境中也保證安全可靠。
○ 可開斷低值的感性、容性電流。
○ 操作機構簡單，能快速分合，機械壽命長。
○ 減少了觸頭和滅弧室的耗損，也延長了電壽命。
○ 允許操作次數多，但維護工作量很小。
○ 輕型結構，緊湊，穩固。
標準裝備 可選裝備-S5 固體過流繼電器
- 電動操作 -PR511-PR512 過流繼電器
- 手動操作 - 低電壓脫扣器
- 輔助接點 (2 常開 2 常閉 ) - 聯鎖強圈
- 分勵跳閘，帶位置接點 HAD120625
- 分勵合閘線圈 HAD120520
- 信號接點的氣體壓力控制 HAD170620
HAD170616
八、訂貨須知
此方案內參數為本公司提供的標準配置，如果客戶無明確要求，公司將按標準配置供貨。超出此方案要求的，請另行說明。
