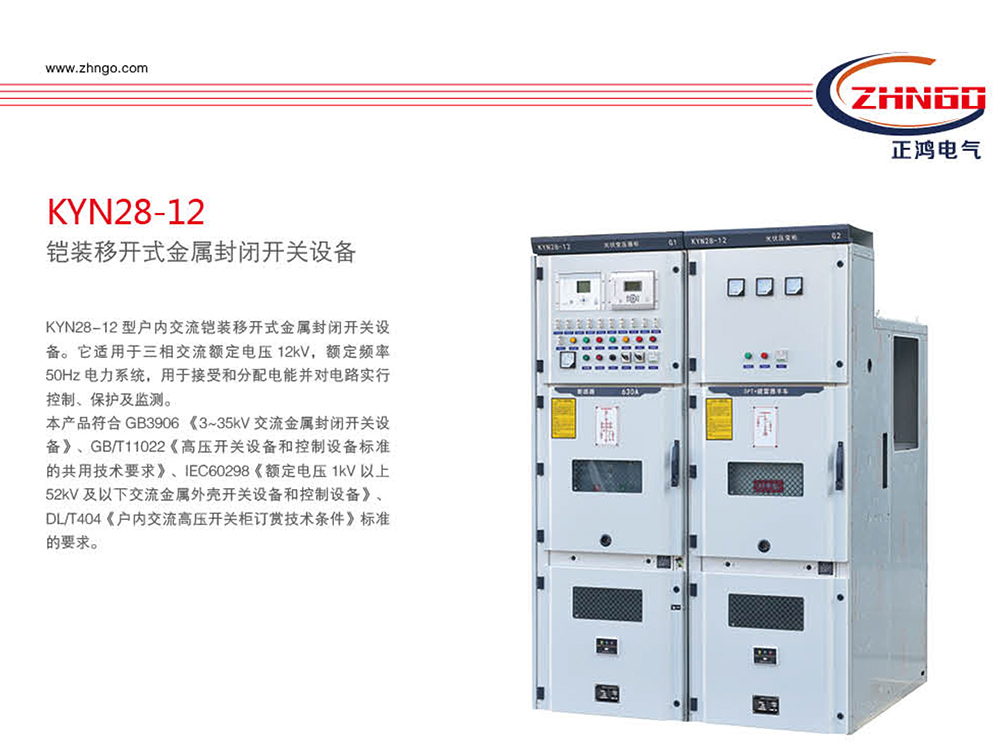

鎧裝移開式金屬封閉開關設備

產品品牌：正鴻電氣
產品型號：KYN28-12
訂購熱線：0577-61583078
手機咨詢：13567769277
在線服務：

一、產品概述

高低壓配電柜顧名思義就是電力供電系統中用于進行電能分配、控制、計量以及連接線纜的配電設備，一般供電局、變電所都是用高壓開關柜，
然后經變壓器降壓低壓側引出到低壓配電柜，低壓配電柜在到各個用電的配電盤，控制箱，開關箱，里面就是通過將一些開關、斷路器、熔斷器、
按鈕、指示燈、儀表、電線之類保護器件組裝成一體達到設計功能要求的配電裝置的設備。俗稱：高低壓開關柜或高低壓電氣成套設備。

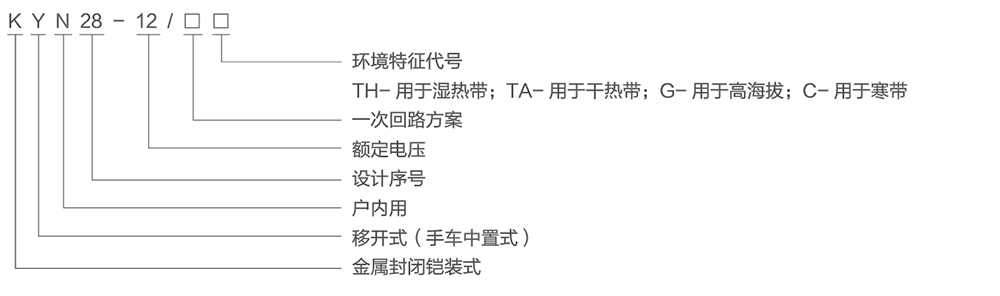

二、型號及含義

三、正常使用條件

1、周圍空氣溫度:最高溫度+40℃,最低溫度-15℃。
2、濕度條件:
日平均相對濕度:≤95%。
日平均水蒸氣壓力不超過2.2kPa。
月平均相對濕度:≤90%。
月平均水蒸氣壓力不超過1.8kPa。
3、海拔高度: 1000m及以下。
4、地震烈度:不超過8度。
5、周圍空氣應不受腐蝕性或可燃氣體、水蒸汽等明顯污染。
6、無經常性的劇烈振動場所。
7、超過GB3906規定的正常條件下使用，由用戶和制造廠協商。

四、主要技術參數

項目			單位	數據
額定電源			kV	3.6、7.2、12
額定頻率			Hz	50
斷路器額定電流			A	630、1250、1600、2000、2500、3150、4000
開關設備額定電流			A	630、1250、1600、2000、2500、3150、4000
額定短時耐受電流（4s）			kA	16、20、25、31.5、40、50
額定峰值耐受電流（峰值）			kA	40、50、63、80、100、125
額定短路開斷電流			kA	16、20、25、31.5、40、50
額定短路關合電流（峰值）			kA	40、50、63、80、100、125
額定絕緣水平	1min工頻耐受電壓	極間、極對地間	kV	24、32、42
	1min工頻耐受電壓	斷口間	kV	24、32、48
	雷電沖擊耐受電壓（峰值）	極間、極對地間	kV	40、60、75
	雷電沖擊耐受電壓（峰值）	斷口間	kV	46、70、85
防護等級				外殼為IP4X，隔室間、斷路器室門打開時為IP2X。
外形尺寸			6300~1250A	800×1500（1660）×2300
外形尺寸			1600~400A	1000×1500（1660）×2300

注: 1、電流互感器的短路容量應單獨考慮;
2、ZN63A- 12技術參數詳見相應樣本。
3、海拔000m型額定電流≤1250A額定斷路開斷電流≤31.5kA。

五、結構特征

1、開關設備結構。
2、全金屬組裝，模塊化組裝式結構。
3、柜體選用進口的覆鋁鋅薄鋼板，經FMS柔性加工系統加工，采用先進的多重折邊工藝，用拉鉚螺母、高強度螺栓聯接，精度高、抗腐蝕、重量輕、高強度、通用性強。
4、可配裝生產的ZN63A- 12VS)系列或進OVD4系列真空斷路器，適用性廣、可靠性高、免維護。
5、手車設工作、試驗位置，各位置均有定位和顯示裝置，安全可靠。
6、同規格車可自由互換，互換性強。
7、由專用運載車運送手車，操作輕便、靈活。
8、電纜室可安裝多達9根單芯電纜。
9、可靠的機械、電氣聯鎖裝置，完全滿足“五防”要求。
10、高壓室均有泄壓通道，確保人身安全。
11、面門裝有觀察窗，可觀察室內元件的工作狀態。

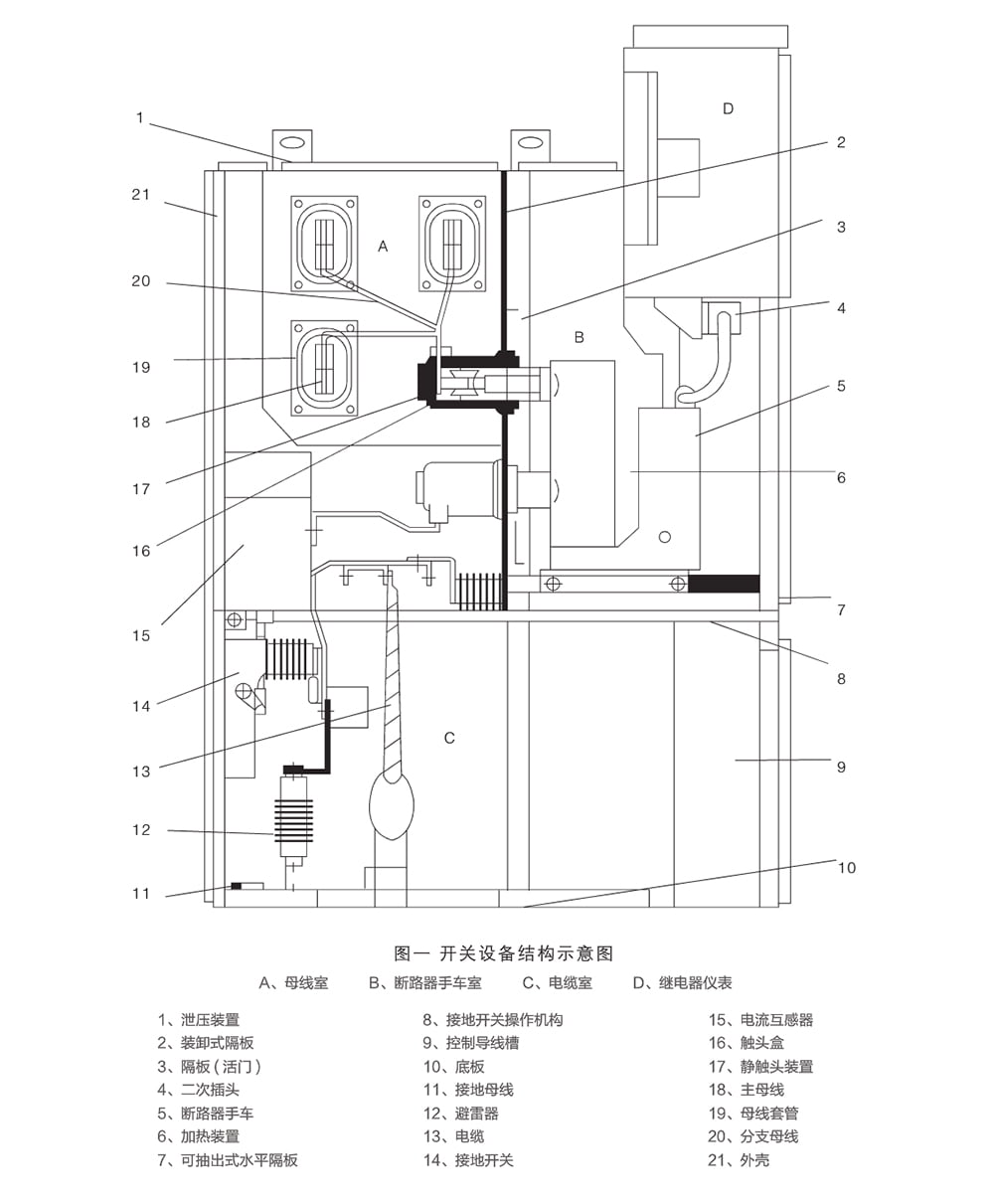

六、開關設備結構示意圖

● 電纜隔窒

開關設備采用中置式，因而電纜室空間較大。電流互感器 15、接地開關 14 裝在隔室后壁上，避雷器 12 安裝于隔室后下部。打開柜下門后，施工人員就能從下面進入柜內安裝和維護。電纜室內的電纜連接導體，每相可并 1-3 根單芯電纜。必要時每相可并接 6 根單芯電纜，聯接電纜的柜底配制開縫的可卸式非金屬封板或不導磁金屬封板，確保了施工方便。
● 繼電器儀表室

繼電器儀表室可安裝繼電保護元件、儀表、帶電監察指示器，以及特殊要求的二次設備?？刂凭€敷設在足夠空間的線槽內，并有金屬蓋板，可使二次線與高壓室隔離。其左側線槽是為控制小母線的引進和引出預留的，開關柜自身內部的控制線敷設在右側，在繼電器儀表室的頂板上還留有便于施工的小母線穿越孔。接線時，儀表室頂蓋板可供翻轉，便于小母線的安裝

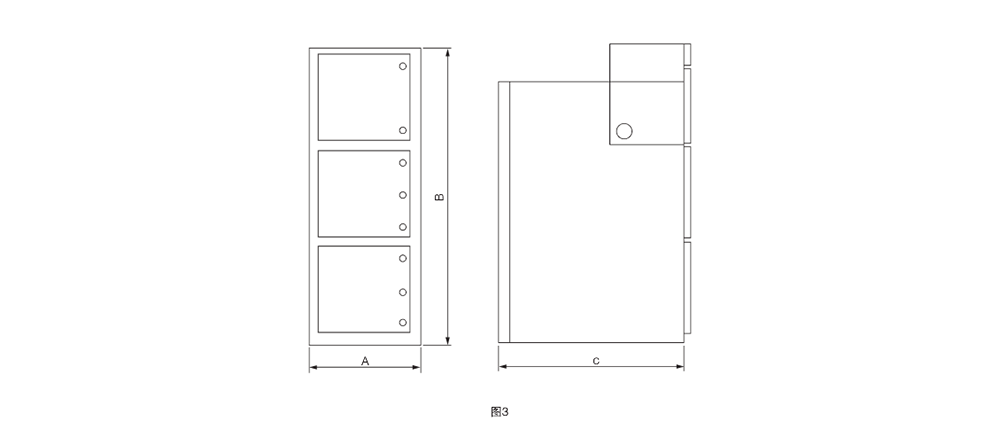

七、開關設備外形尺寸

項目	參數
高度 B (mm)		2370
寬度 A (mm)	分支母線額定電流達到 1250A，熱穩定電流 40kA	650/800
寬度 A (mm)	分支母線額定電流達到 1600A 及以上	1000
深度 C (mm)	電纜進出線	1500
深度 C (mm)	架空進出線	1660

八、安裝

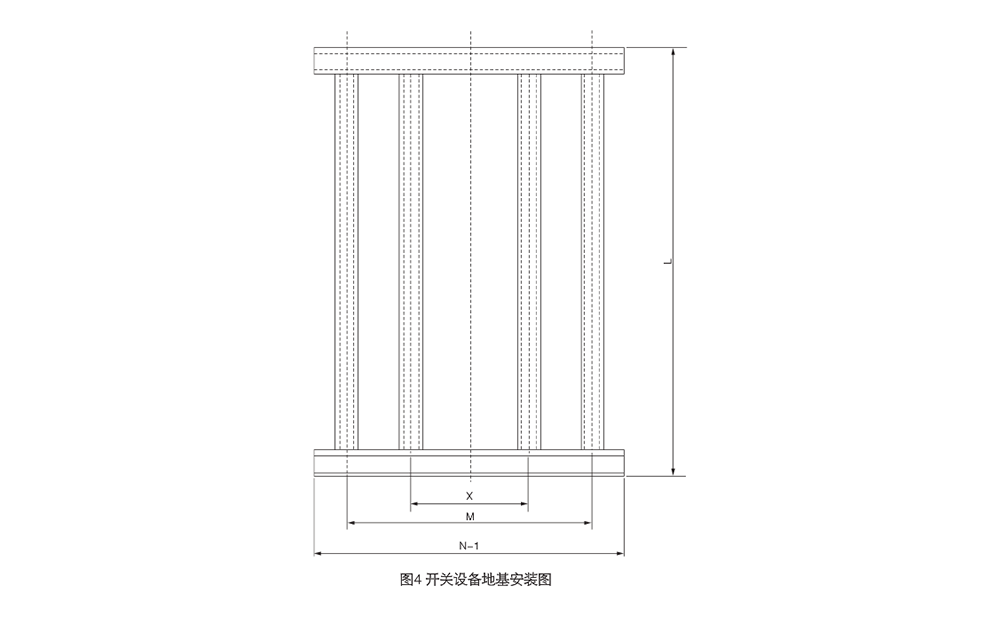

開關設備地基見表 6、圖 4，其中帶“★”為所用變柜地基示意圖
● 開關設備的安裝；

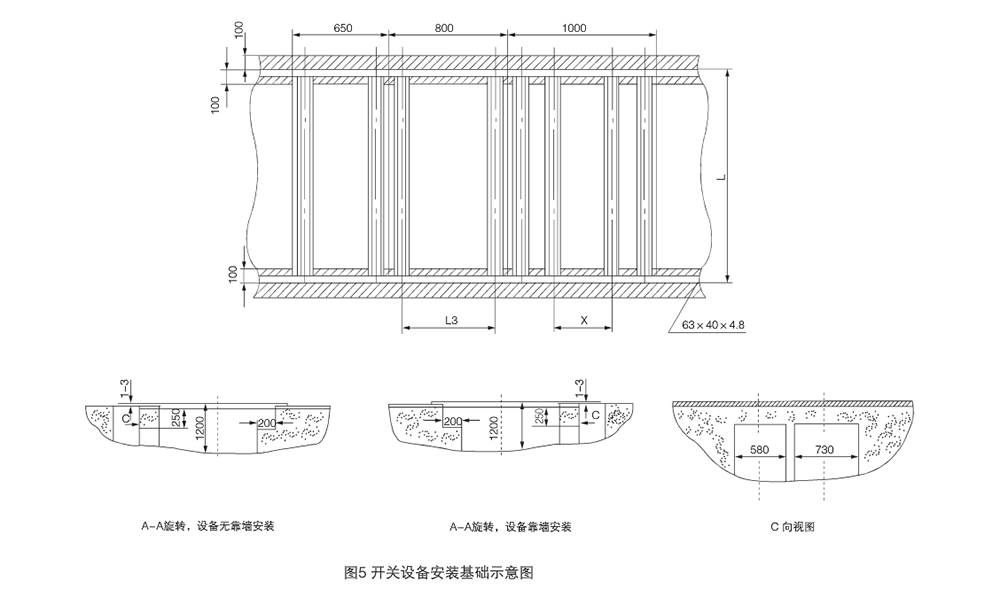

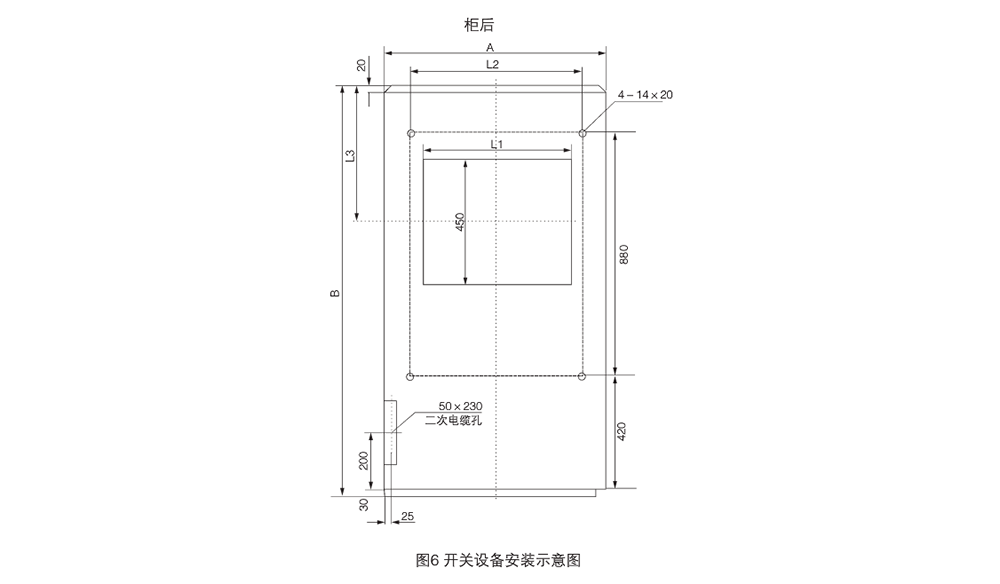

● 開關設備的安裝基礎尺寸與安裝尺寸（見圖 5、圖 6、表 7、表 8），（所用變柜基礎請注意尺寸提示）；
● 柜體單列時，柜前操作走廊以 2 5 米為宜，雙列布置時，柜間操作走廊以 3 米為宜；
● 按工程需要與圖紙標明，將開關柜運至它們特定的位置，如果一排較長的開關柜排列（為 10 臺以上）拼柜工作應從中間部位開始；
● 開關設備在運輸時，應使用特定的運輸工具如吊車或叉車，嚴禁使用滾筒撬棍，開關設備在基礎上就位后，卸下吊裝板及固定件；
● 在基礎上，一個接—個地安裝開關柜，包括水平和垂直兩方面，開關柜安裝不平度不得超過 2mm；
● 當開關設備已完全組合（拼接）好時，可用 M12 的地腳螺栓將其與基礎框架或用電焊與基礎架焊牢。
